作为常规铁路架桥机的“脊梁”，主梁承载着整个设备的自重、预制梁的重量以及作业过程中的各类动态荷载，其结构形式直接决定了架桥机的作业能力、稳定性和安全性，而受力特点则是结构设计的核心依据。常规铁路架桥机的主梁结构并非单一形式，而是根据架梁吨位、跨度需求呈现出不同样式，每种结构都有其独特的受力规律，适配不同的施工场景。

常规铁路架桥机主梁最常见的结构形式主要有两种：箱型主梁和桁架主梁，其中箱型主梁又分为单箱型和双箱型，是目前应用最广泛的类型。箱型主梁采用钢板焊接而成，呈封闭的箱形断面，如同一个坚固的空心钢盒，这种结构无需过多冗余设计，就能实现高强度与高刚度的统一。单箱型主梁结构简洁、自重较轻，适合小吨位、小跨度的常规铁路架梁作业，比如架设20米以下的预制梁；双箱型主梁则由两个独立的箱型结构通过联系梁连接而成，整体刚性更强，能有效抵御扭转力，多用于中等吨位架桥机，适配20至40米跨度的梁体架设，也是目前常规架桥机的主流选择。

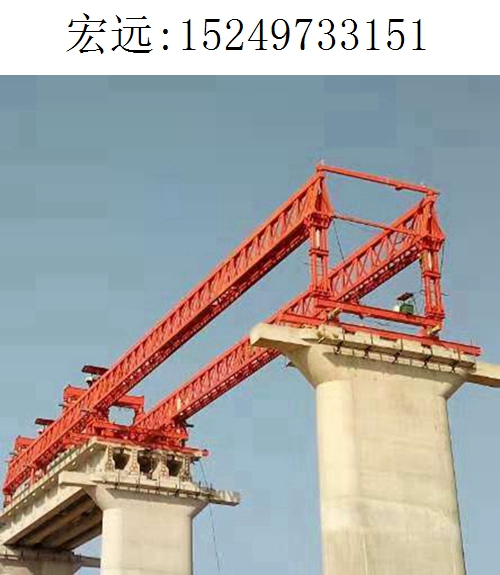

桁架主梁则是由型钢拼接成格构式结构，通过三角形单元组合形成主梁框架，外形呈镂空状。与箱型主梁相比，桁架主梁的自重更轻，材料利用率高，而且镂空结构风阻小，适合在风荷载较大的户外场景作业，但由于节点较多，其整体刚性和抗扭性能不如箱型主梁，多用于小跨度、轻吨位的架桥机，或对转场灵活性要求较高的施工场景，在常规铁路架桥中应用相对较少。

主梁的受力特点与结构形式紧密相关，核心受力主要集中在架梁作业和过孔移动两个关键阶段，整体呈现出“以弯曲和剪切为主，扭转和局部应力为辅”的规律。箱型主梁由于封闭断面的特性，受力分布均匀，当吊起预制梁时，主梁主要承受垂直方向的弯曲力，腹板承受剪切力，翼缘板则承担大部分弯曲应力，这种受力方式能有效避免局部应力集中，减少主梁的变形，确保梁体吊装时的水平度和稳定性。同时，双箱型主梁还能通过两个箱体的协同受力，抵消架梁时因偏载、走行轮压不均产生的扭转荷载，进一步提升作业安全性。

桁架主梁的受力特点则集中在节点处，其弯曲力和剪切力通过各个型钢杆件传递到节点，再由节点分散至整个框架。由于桁架结构的杆件多为轴心受力，节点处容易出现应力集中，长期重载作业可能导致节点焊缝开裂、杆件变形，因此其承载能力上限相对较低，大跨度下的稳定性不如箱型主梁。此外，无论是箱型还是桁架主梁，在过孔移动阶段，前端会处于悬臂状态，此时主梁的受力会发生变化，悬臂端容易产生较大挠度，需要通过合理的支腿支撑的设计，平衡受力、控制变形。

总体而言，常规铁路架桥机主梁的结构形式选择，核心是平衡承载能力、自重和作业灵活性，而受力特点则围绕作业工况不断优化。箱型主梁凭借均匀受力、高刚性的优势，成为常规铁路架桥的主流；桁架主梁则凭借轻量化的特点，在特定场景中发挥作用。了解主梁的结构与受力规律，既能为架桥机的选型提供依据，也能为作业过程中的安全管控提供支撑，确保架梁作业高效、平稳推进。
